파일시스템 정리 (2)

NTFS ?



- Windows에서 사용하는 파일시스템

- USN Journal

- ADS (Alternate Data Stream)

- Sparse 파일

- 파일 압축

- VSS (Volume Shadow Copy Service)

- 유니코드 지원

- 동적 배드 클러스터 재할당



NTFS 구조



- 파일시스템은 기본적으로 메타영역과 데이터 영역으로 구분

- NTFS의 경우 메타영역은 VBR, MFT이며 데이터 영역은 데이터 영역





VBR (Volume Boot Record) ?



- NTFS 구조에서 가장 앞부분에 위치

- 고정된 크기가 아니라 클러스터 크기에 의존 (512Byte, 1KB, 2KB, 4KB)



VBR 구조



- 부트섹터 + 추가적인 VBR 영역

- VBR의 첫 번째 섹터는 부트섹터

- 추가적인 VBR 영역(NT Loader 정보 + Boot Strap)





VBR의 부트섹터



Length	Arrange	Name	Description
3	0x00 – 0x02	Jump Boot Code	부트 코드로 점프하기 위한 명령어
8	0x03 – 0x0A	OEM ID	OEM ID(NTFS)
2	0x0B – 0x0C	Byte Per Sector	섹터 당 바이트 수 (512, 0x200)
1	0x0D – 0x0D	Sector Per Cluster	클러스터 당 섹터 수 (8, 0x8)
2	0x0E – 0x0F	Reserved Sectors	예약된 영역, 항상 0
5	0x10 – 0x14	Unused
1	0x15 – 0x15	Media Descriptor	0xF8 이면 고정식 디스크
18	0x16 – 0x27	Unused
8	0x28 – 0x2F	Total Sectors	해당 볼륨이 가지는 총 섹터 수
8	0x30 – 0x37	Start Cluster for $MFT	$MFT의 LBA 주소 (클러스터 단위)
8	0x38 – 0x3F	Start Cluster for $MFTMirr	$MFTMirr의 LBA 주소(클러스터 단위)
1	0x40 – 0x40	Clusters Per MFT Entry	MFT Entry 크기
3	0x41 – 0x43	Unused
1	0x44 – 0x44	Clusters Per Index Buffer	인덱스 버퍼의 크기
3	0x45 – 0x47	Unused
8	0x48 – 0x4F	Volume Serial Number	볼륨 시리얼 번호
4	0x50 – 0x53	Unused



VBR 주소 & MFT 주소 찾기





- MBR의 LBA 시작 주소 위치: 00 08 00 00 = 0x00000800

- VBA의 시작 주소: LBA 시작 위치 * 섹터의 크기 (섹터의 크기:512Byte)

- 0x800 * 0x200(512byte) = 0x100000 (VBA 시작 주소)





- Byte Per Sector (섹터당 바이트 수) : 00 02 = 0x0200 = 512Byte

- Sector per Cluster (클러스터당 섹터 수) : 08 = 0x08 = 8

- 클러스터의 크기 = 8 (Sector per Cluster) * 512 (Byte per sector) = 4096 Byte

- Total Sector = FF 1F CF 03 00 00 00 00 = 0x0000000000031FFF

- $MFT LBA = 55 21 00 00 00 00 00 00 = 0x0000000000002155 = 0x2155

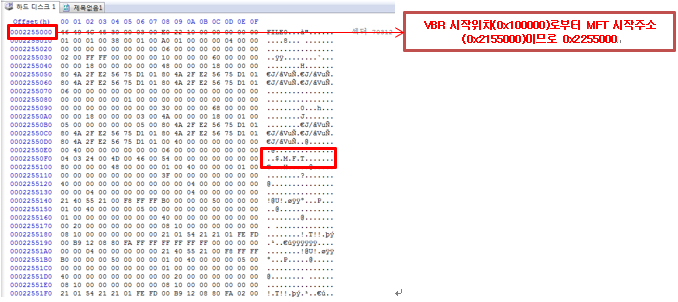

- 0x2155 * 0x1000 (4096 Byte) = 0x2155000 = MFT 시작 주소
